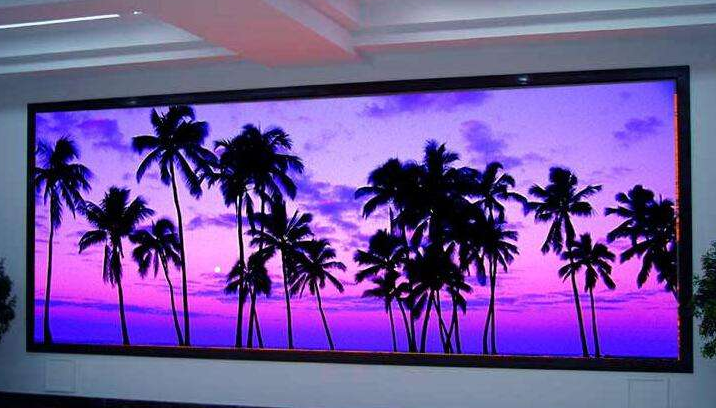

今天我們長沙吉進電子為大家分享關于LED全彩顯示屏布線注意事項。首先我們都知道LED全彩顯示屏的安裝是一個大工程，涉及到強電和弱電的布線，布線的好壞直接影響之后顯示屏的使用效果、穩定性和安全性。布線如此重要，千萬不能隨意了之，應當由專業的有經驗的施工團隊去負責，長沙吉進電子在LED全彩顯示屏安裝以及產品的研發中心有著多年的經驗，現在和大家分享其中有些事項是必須是我們要注意的：
1 LED全彩顯示屏電纜標志：電纜的護套上約以1M間隔標明生產廠廠名或代號及電纜型號規格，制造年份，電纜長度。
2 LED全彩顯示屏塑料線槽及其附件型號規格應符合設計要求，并選用相應的定型產品。其敷設場所的環境溫度不得低于-15攝氏度，其阻燃性能氧指數不應低于27%線槽內外應光滑無棱刺，不應有有扭曲、翹邊等變形現象，并有產品合格證。
3纜線布放時應有冗余。機柜處，雙絞線纜預留長度，一般為3~6m終端處為0.3~0.6m光纜在設備端預留長度一般為5~10m有特殊要求的應按設計要求預留長度。
4LED全彩顯示屏設備間鋪設活動地板時，板塊鋪設嚴密堅固，每平方米水平允許偏差不應大于2mm地板支柱牢固，活動地板防靜電措施的接地應符合設計和產品說明要求。
5每對對絞線應盡量堅持扭絞狀態，非扭絞長度不應大于13mm
6剝除護套均不得刮傷絕緣層，應使用專用工具剝除。
7纜線中間不得發生接頭現象。
8雙絞線最長線距為100米，超越100米的可用雙絞線中繼器連結加長，每段線路中中繼器的數據不能多于三個。
9光纖傳輸距離：傳輸速率1Gb/850nm普通50μm多模光纖傳輸距離550m普通62.5μm多模光纖傳輸距離275m新型50μm多模光纖傳輸距離1100m
10 LED全彩顯示屏屏纜線的彎曲半徑應符合下列規定：
a非屏蔽4對雙絞線纜的彎曲半徑應至少為電纜外徑的4倍在施工過程中應至少為8倍。
b屏蔽雙絞線纜的彎曲半徑應至少為電纜外徑的6~10倍。
c主干雙絞線纜的彎曲半徑應至少為電纜外徑的10倍。
d光纜的彎曲半徑應至少為光纜外徑的1.5倍，施工過程中應至少為20倍。
11對絞線在信息插座（RJ45相連時，必需按色標和線對順序進行卡接。插座類型，色標和編號應符T568A T568B規定。
12制作水晶頭時，電纜的外維護層需要壓在接頭中而不能在接頭外。因為當電纜受到外界的拉力時受力的整個電纜，否則受力的電纜和接頭連接的金屬局部。
13雙絞線纜與接線模塊（IDCRJ45卡接時，應按設計和廠家規定進行操作。
14屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸，纜線屏蔽層應與接插件屏蔽罩360o圓周接觸，接觸長度不宜小于100mm
15每股雙膠線兩端應粘膠標簽并編號，以便于裝置和維護。
16 LED全彩顯示屏交接間、設備間提供可靠的施工電源和接地裝置。
17LED全彩顯示屏以及我們的小間距高清LED顯示屏施工現場臨時電源應有完整的插頭．開關．插座．漏電維護器設置，臨時用電須用電纜。電源線分三種顏色：火線紅色．零線蘭色．地線**．所有單向插座應該“左零右火中間地“或“上火下零“連接。
18電源線管從地面下穿過時，必需使用套管連接緊密，地面下不允許有接頭，出入地面處必需套用彎頭。地面沒有封閉之前，必需維護好PVC套管，不允許有破裂損傷，鋪地板磚時PVC套管應被覆蓋，釘木地板時，電源線應沿墻角鋪設，以防止電源線被釘子損傷。
19電源線走向橫平豎直，不可斜拉，防止被電錘．釘子損傷。
20 LED全彩顯示屏各種強弱電插座接口要盡量少。所有插座．開關要高于地面300MM以上，并且不會(huì )被推拉門家俱等物遮擋。
21弱電線路與強電線路不允許共套一管，其間隔距離為0.5m以上。
22LED全彩顯示屏工程中各板塊之間的電源要盡量分開控制，盡量做到單獨供電，互不干憂。
以上就是我們長沙吉進電子為大家分享的關于LED全彩顯示屏的布線問題，如果大家在LED全彩顯示屏或者是小間距高清LED顯示屏上面有什么問題，可以咨詢我們。
